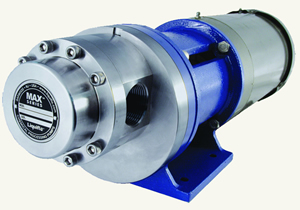

The Liquiflo MAX® 系列齿轮泵可以用于压差高达24Bar、流量达75LPM的应用。在其他齿轮泵可能失效的高压泵送条件下，MAX 系列却以其独特、坚固的设计保证了较长的使用寿命。Max系列泵具有新颖的斜齿轮设计，工作更顺畅、安静。

重载型结构
MAX® 系列的重载型轴及轴承设计，使其在高压差场合也能长时间工作。它坚固的结构和大尺寸重载型螺栓可以使由于管道错位而引起的泵的变形最小化。泵的安装支架由防腐蚀的316不锈钢或坚固的铸铁制成。

配置
MAX® 系列产品有单或双端面机械密封，或者磁力驱动配置。万用的密封外壳可适用于单或双端面机械密封。近距离耦合设计可避免手动连接时对齐泵和电机造成的困难和不变。MAX? 系列齿轮泵提供316不锈钢或钛材质外壳，多种材质的过流部件可供选择，以满足您的特别应用需要。



型号M0-M4，密封
型号M0-M8，磁力驱动
近距耦合
& 型号M5-M8密封

近距耦合



Max系列技术规格 点击下列产品型号进入具体页面：

  MAX系列型号   M0 M1 M2 M3 M4 M5 M6 M8
  连接端口:
 NPT/BSPT
 ANSI 150# RF FLG*

in
1/2
1/2
1/2
1/2
3/4
3/4
1
1 1/4
1 1/2
  最大流量
LPM
 1.5 3.8 9.4 13.1 19.7 33.5 46 58.5 75
  最大压差
Bar
 24.1 24.1 24.1 24.1 24.1 24.1 24.1 24.1 24.1
  最高排放压力**
BarG
 34.5 34.5 500 34.5 34.5 34.5 34.5
34.5
 34.5
  最高温度
°C
 260 260 260 260 260 260 260 260 260
  最高速度
RPM
 1800 1800 1800 1800 1800 1800 1800 1800 1800
  最高速时汽蚀余量
m
 0.9 0.9 0.6 0.6 1.5 1.5 1.5 1.2 0.9
  重量（不包括电机）
 密封，近距耦合
 电磁驱动，近距耦合 		KG

14.5 17.3


14.5 17.5
15
17.7
15.2
17.9
15.5
18.2
19.1
19.1
24.5 24.5
25.5 25.2
25.4
25.4

* 可选ANSI 300# RF法兰
** 法兰端口连接时，需根据法兰类型和温度降低压力额定值。




Available Materials Of Construction



可选密封配置
Thumbnail image 磁耦合（无密封）

磁耦合或磁力驱动泵将驱动轴隔离在泵体内，使泵送流体完全密封，因此是处理有毒、有害、有结晶或其他危险液体的最佳选择。该类型产品无动态密封泄漏或密封件更换的问题，因此无需密封泄漏方面的维修。所有Liquiflo齿轮泵均可选择磁力驱动。

机械密封

机械密封有单端面密封和双端面密封两种形式，通常用于需要减少或消除泄漏的化学应用。内部单端面机械密封是最常见的密封形式，是输送粘度在5，000CP以内的洁净液体的理想选择。双端面机械密封需要外供密封液系统，主要用于泵送粘稠、含有硬质颗粒、接触空气有结晶或极其危险的液体。在大多数温度在260°C以内的应用中，密封面首选为碳对碳化硅。碳化硅对碳化硅密封面，具有高耐磨性，应用温度可高达260°C。



选装件及附件

维修组件
维修组件简化库存，并使产品的维修更加快捷。组件中所有部件均可以单独购买。

安全阀
在排放管线安装正排量泵时须同时安装安全阀，以防止泵和管道在管线堵塞时受到伤害，包括隔离阀突然意外关闭的情况。Liquiflo生产两种尺寸的316不锈钢和哈氏C合金安全阀。
夹合式温度控制罩
温度控制罩可以将泵维持在高温或者低温的状态。它通常用于泵送在温度降低时易固化或难以泵送的液体		 凸面法兰
ANSI，DIN和JIS法兰使管线安装和断开更加便捷。
安装基座
Liquiflo齿轮泵可以通过安装基座来简化安装程序。Liquiflo也提供预安装或非预安装电机的安装基座。

硬涂层轴杆
在具有高耐磨度要求的高难度应用中，硬涂层轴杆的应用可延长泵的使用寿命。有陶瓷氧化铬（CO）和碳化钨（TC），氧化钛（TO）三种涂层材料可供选择。
